Fuente de Poder
¿que es una fuente de poder?
En electrónica,
una fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.).
existen tres tipo de fuente de poder pero solo abarcaremos 2 que son las principales y mas usadas en la PC
la cuales son AT y ATX
La AT
AT son las siglas de ("Advanced Technology"
ó tecnología avanzada, que se refiere a una nuevo estándar de dispositivos introducidos al mercado a inicios de los años 80´s que reemplazo a una tecnología denominada XT ("eXtended Technology"
ó tecnología extendida.

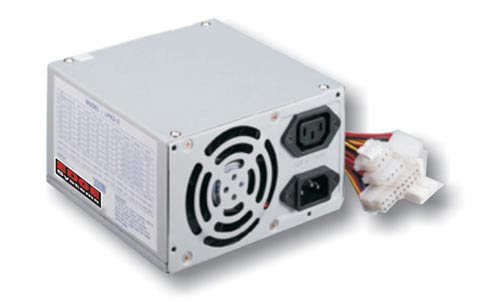

La fuente AT es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica del enchufe doméstico en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. Se le puede llamar fuente de poder AT, fuente de alimentación AT, fuente analógica, fuente de encendido mecánico, entre otros nombres.
Características generales de la fuente AT
Es de encendido mecánico, es decir, tiene un interruptor que al oprimirse cambia de posición y no regresa a su estado inicial hasta que se vuelva a pulsar.
Algunos modelos integraban un conector de tres terminales para alimentar directamente el monitor CRT desde la misma fuente.
Este tipo de fuentes se integran mínimo desde equipos tan antiguos con microprocesador Intel® 8026 hasta equipos con microprocesador Intel® Pentium MMX.
Es una fuente ahorradora de electricidad, ya que no se queda en "Stand by" ó en estado de espera; esto porque al oprimir el interruptor se corta totalmente el suministro.
Es una fuente segura, ya que al oprimir el botón de encendido se interrumpe la electricidad dentro de los circuitos, evitando problemas de cortos.
Si el usuario manipula directamente el interruptor para realizar alguna modificación, corre el riesgo de choque eléctrico, ya que esa parte trabaja directamente con la electricidad de la red eléctrica doméstica.
La ATX
ATX son las siglas de ("Advanced Technology eXtended"
ó tecnología avanzada extendida, que es la segunda generación de fuentes de alimentación introducidas al mercado para computadoras con microprocesador Intel® Pentium MMX.
La fuente ATX es un dispositivo que se monta internamente en el gabinete de la computadora , la cuál se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. A la fuente ATX se le puede llamar fuente de poder ATX, fuente de alimentación ATX, fuente digital, fuente de encendido digital, fuentes de pulsador, entre otros nombres.
Características generales de la fuente ATX
Es de encendido digital, es decir, tiene un pulsador que al activarse regresa a su estado inicial, sin embargo ya generó la función deseada de encender ó apagar.
Algunos modelos integran un interruptor trasero para evitar consumo innecesario de energía eléctrico durante el estado de reposo "Stand By",
Este tipo de fuentes se integran desde los equipos con microprocesador Intel® Pentium MMX hasta los equipos con los mas modernos microprocesadores.
Es una fuente que se queda en "Stand By" ó en estado de espera, por lo que consumen electricidad aún cuando el equipo este "apagado", lo que también le da la capacidad de ser manipulada con software.
Bueno también en la Fuente existe calidad y marca!!! que esto es muy importante y deberíamos de tomarlo en cuneta a la hora de comprar una Fuente!!!
existen tres clasificación de las Fuentes de poder entre ellas tenemos las:
ORIGINALES
GENÉRICAS
CERTIFICADAS
Las ORIGINALES son muy buenas son la que traen por defecto las maquinas por ejemplo compramos una DELL entonces como podemos saber su fuente de poder debe de ser orginal ya que la DELL es nueva!! en si. la fuente de poder original esta garantizada para esa maquina de fabrica ya que esta alimenta a los componentes de la maquina de una forma segura!!
Las GENÉRICAS son comerciales están se venden en en cualquier establecimiento en el cual reparen o vendan piezas de computadoras. Genéricas su mismo nombre lo dice son estándar le quedan casi o mejor dicho a cualquier tipo de tarjeta madre, pero recordemos que las genéricas no son muy seguras ya que están podrían darnos falla en la alimentación de la tarjeta y sus componentes como resultado de dicho error nos podría fundir o dañar algún componente interno en si. hasta la fuente se podría quemar. esto sucede ya que si tenemos una maquina que su funcionamiento requiere de mas capacidad de watts de potencia en la fuente de poder para poder alimentar a los componentes de la computadora. entre mas componentes tengamos en la computadora mas capacidad es necesaria en la fuente de poder. por lo cual no es muy segura una fuente de poder genérica es mejor gastar en una fuente cara ya que aseguramos nuestra PC.
Las CERTIFICADAS Son las mejore Fuentes de poder y las mas modernas hasta el momento. estas vienen probadas y aseguradas de fabricas que son buenas. no como las Genéricas que si compramos una corremos el riesgo de que se nos dañe o que nos salga dañada. estas Fuentes de poder Certificadas son las que son utilizadas para alimentar a la nueva Generación de Procesadores i5 y i7 ya que estos procesadores tienen mas potencia para trabajar por lo cual solo son compatibles con Fuente de poder Certificadas a demás los componentes de la tarjeta madre necesitan mas potencia para su funcionamiento. podemos utilizar de forma segura este tipo de fuente de poder en cualquier tarjeta madre para asegurar en un mayor nivel la alimentación de energía en nuestros componentes. pero no podemos utilizar otro tipo de fuente de poder que no sea Certificada en los procesadores i5 y i7 ya que podríamos dañar el procesador o fundir la fuente.
Los procesos de una Fuente de poder:
- Los transformadores se utilizan para disminuir o elevar voltajes de corriente alterna. En nuestro caso para disminuir el voltaje.
- Los rectificadores están formados por diodos y se utilizan el proceso de transformación de una señal de corriente alterna a corriente continua, permitiendo el paso o no de los semiciclos de ondas de corriente alterna.
- Los filtros, pueden ser de varios tipos y se utilizan para eliminar los componentes de C.A. no deseados.
- Los reguladores son un grupo de elementos o un elemento electrónico, que se encarga de que el voltaje de salida no varíe de su valor nominal en cualquier condición.
Esta es una forma de probarlas las fuentes de poder sin conectarlas a la placa madre.
se debe realizar el siguiente puente en el terminal que va a la placa
esto es entre el power on de la fuente (cable verde) y un tierra (cable negro, cualquiera ) la fuente deberia arrancar.
